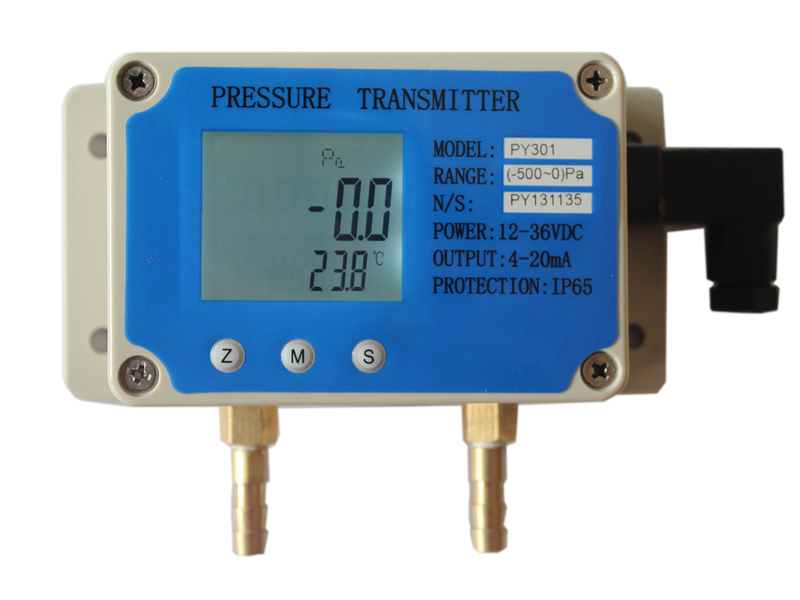

產品名稱: PY301風壓傳感器
產品類型: 風壓變送器
產品型號: PY301
發布時間: 2019-06-24
- 產品描述
PY 301風壓傳感器主要用于鍋爐負壓、暖通空調、風速測量、漏泄檢測、潔凈室、電廠風壓、除塵器、風門控制的空氣微差壓測量。由于智能化電路的應用，使微差壓測量的精度和穩定性得到了很大的提高。
主要應用
■ 除塵器 鍋爐負壓 風速測量 漏泄檢測
■ 潔凈室 暖通空調 電廠風壓 風門控制
主要特點
■ 可測潮濕、渾濁的空氣
■ 一只變送器可用于差壓、壓力、負壓、正負壓的測量
■ 量程遷移功能,量程遷移比10:1
■ 阻尼可調，受動壓影響小
■ 滿點補償修正功能
■ 輸出電流校正
■ 顯示主變單位可選
■ 消除傳感器安裝位置的影響
■ 輸出電流開方、方向選擇功能
■ 具有自診斷及故障輸出報警功能
■ 帶有EEPROM非易失性存儲器不怕斷電丟失數據
技術參數
測量介質
非腐蝕性干燥氣體
測量范圍
測量方式和量程取決于傳感器的適用性,量程遷移時不要超過傳感器的測量上下限。
差壓: DP最小:0~60Pa 最大:0~100KPa
絕壓: AP最小:0~5KPa 最大:0~100KPa
輸出
4~20mA
線性
0.1%，0.2%，0.5%，具體指標取決于產品的量程
重復性：0.05%
遲滯：0.05%
響應時間
0.1~1.6秒(取決于量程和量程比)附加的可調節時間常數:0~32秒
長期穩定性
0.1%F.S/年，根據不同量程穩定性指標會有區別
溫度系數
±0.02%F.S/℃(在-40~85℃內,零點和量程合計)
供電電壓
12~45VDC
顯示
白色背光, 5位LCD數字顯示,小數點位數可調。
環境溫度
-20℃～70℃
相對濕度
≤85% RH （避免強腐蝕氣體）
引壓接口
?8倒刺接口 或M8x1內螺紋
材質
<傳感器接頭>：黃銅、鋁合金
<外殼>：ABS工程塑料
外殼防護
IP65
電氣連接
防水接頭
PY 301風壓傳感器產品選型
1 產品型號
PY 301風壓傳感器
2 測量方式選擇
DP 差壓 GP 表壓 AP 絕壓
3 測量范圍及傳感器選擇
量程選擇表
4 精度等級
A1 0.1% A2 0.2% A5 0.5%
5計量和顯示單位選擇
1、Psi 2、Pa/kPa/MPa 3、mbar/bar 4、mmHg 5、torr 6、atm 7、%
8、mm/cm/m 9、in.H2O/ft.H2O 10、in.Hg 11、g或kg/cm2 12、mA 13、mmH2O
6過程連接
N4 ?8倒刺接口
G4 M8x1內置螺紋
7附件
S1 英文使用說明書
S2 中文使用說明書
W1 變送器為線性輸出,按傳感器量程上限調校,標準阻尼和報警信號
W2 按用戶指定量程調校和組態
舉例 ：PY301-DP4EA12N4W1S2
[DP]：差壓
[4E]：±1
[A1]： 0.1%
[2]：kPa
[N4]：?8倒刺接口
[W1]：變送器為線性輸出,按傳感器量程上限調校,標準阻尼和報警信號
[S2]：中文使用說明書
壓力變送器選型表
代號
壓力范圍
類型
準確度等級①
準確度等級②
介質③
2E
±60Pa
D、G
1.6
--
③
3E
±250Pa
D、G
0.5
--
③
4E
±1kPa
D、G
0.1
0.2、0.5
③
5E
±2kPa
D、G
0.1
0.2、0.5
③
6E
±5kPa
D、G
0.1
0.2、0.5
③
7E
±10kPa
D、G
0.1
0.2、0.5
③
8E
±16kPa
D、G
0.1
0.2、0.5
③
9E
±25kPa
D、G
0.1
0.2、0.5
③
10E
±40kPa
D、G
0.1
0.2、0.5
③
11E
±60kPa
D、G
0.1
0.2、0.5
③
12E
±100kPa
D、G
0.1
0.2、0.5
③
13E
-100~160kPa
D、G
0.1
0.2、0.5
③
14E
-100~250kPa
D、G
0.1
0.2、0.5
③
備注：
G=表壓;D=差壓;保證準確度的溫度范圍:①、②(0~50)℃;③與玻璃、陶瓷、硅、室溫硫化硅橡膠、
鎳、金、鋁等材料相兼容的非腐蝕性氣體
關于壓力變送器價格和壓力表選型，請咨詢壓力變送器生產廠家：13811751718，我們將提供最優質的服務！
