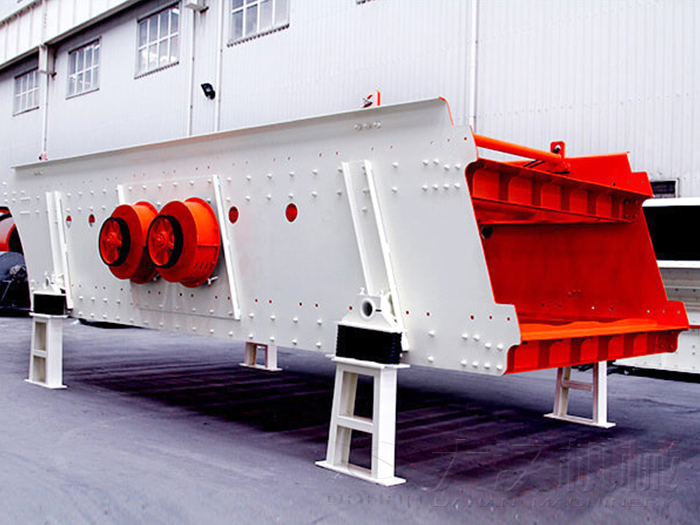

圓振動篩

圓振動篩產品簡介

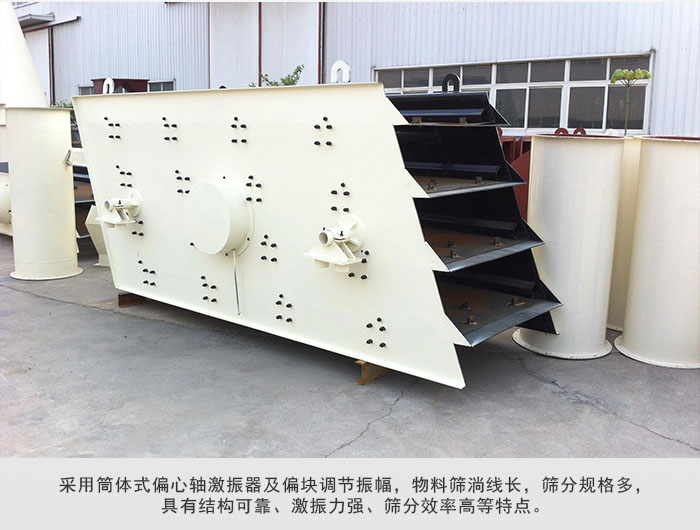

圓振動篩是一種新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

圓振動篩原理

圓振動篩是利用普通電機外拖振動器，使篩體沿激振力方向作周期往復性振動，物料在篩面上作圓運動，從而達到篩分目的。

關于“圓振動篩工作原理及特點”詳解：http://m.chenyu56.com/question/news_1116.html

圓振動篩型號和參數

型 號	篩面參數				給料粒度	處理量（t/h)	雙振幅	電動機		單點動負荷(N)	動負荷(N)
	層數	面積（m²）	傾角（度）	孔徑				型號	功率
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

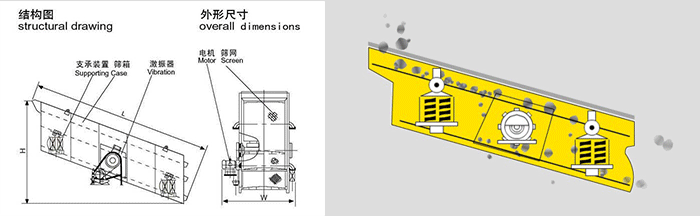

圓振動篩結構

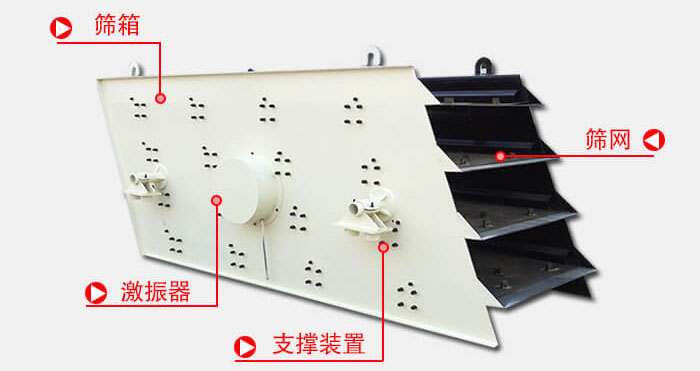

圓振動篩主要由篩箱、篩網、振動器軸承、屏幕、扣板及減振彈簧等組成。

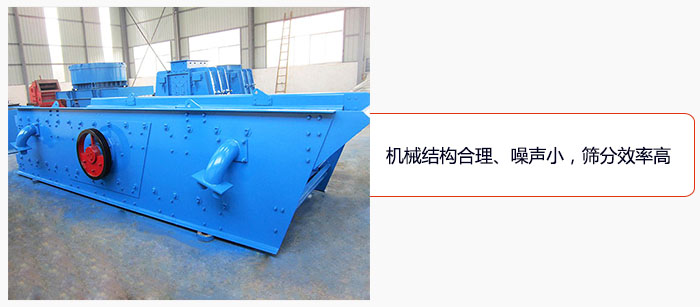

圓振動篩特點

1）處理能力大，篩分效率高。

2）振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。（軸承溫升小于35°）。

3）振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。（更換振動器只需1～2小時）。

4）圓振動篩的篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。

5）篩機采用橡膠彈簧減振，與金屬?gòu)椈杀龋哂?span style="color:#b22222;">噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。

6）電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。

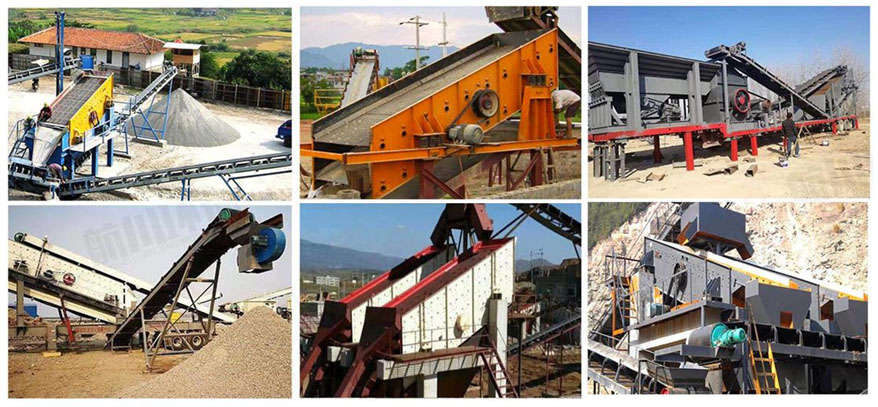

使用現場
